サテライトコンパス「NOCTAS422」をボートにとりつける

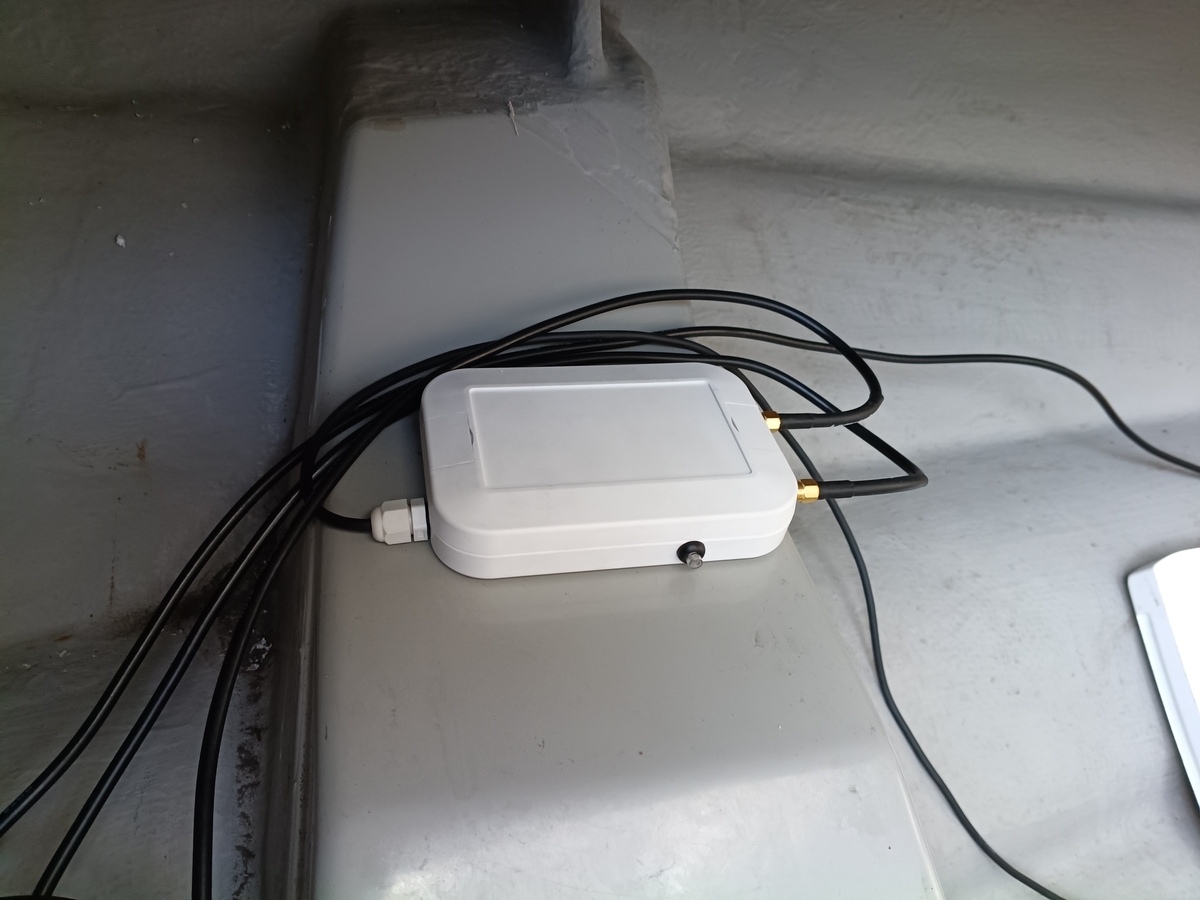

サテライトコンパス「NOCTAS422」をボートに取り付けました。

アンテナ（スレーブ）はバウレール左舷側。

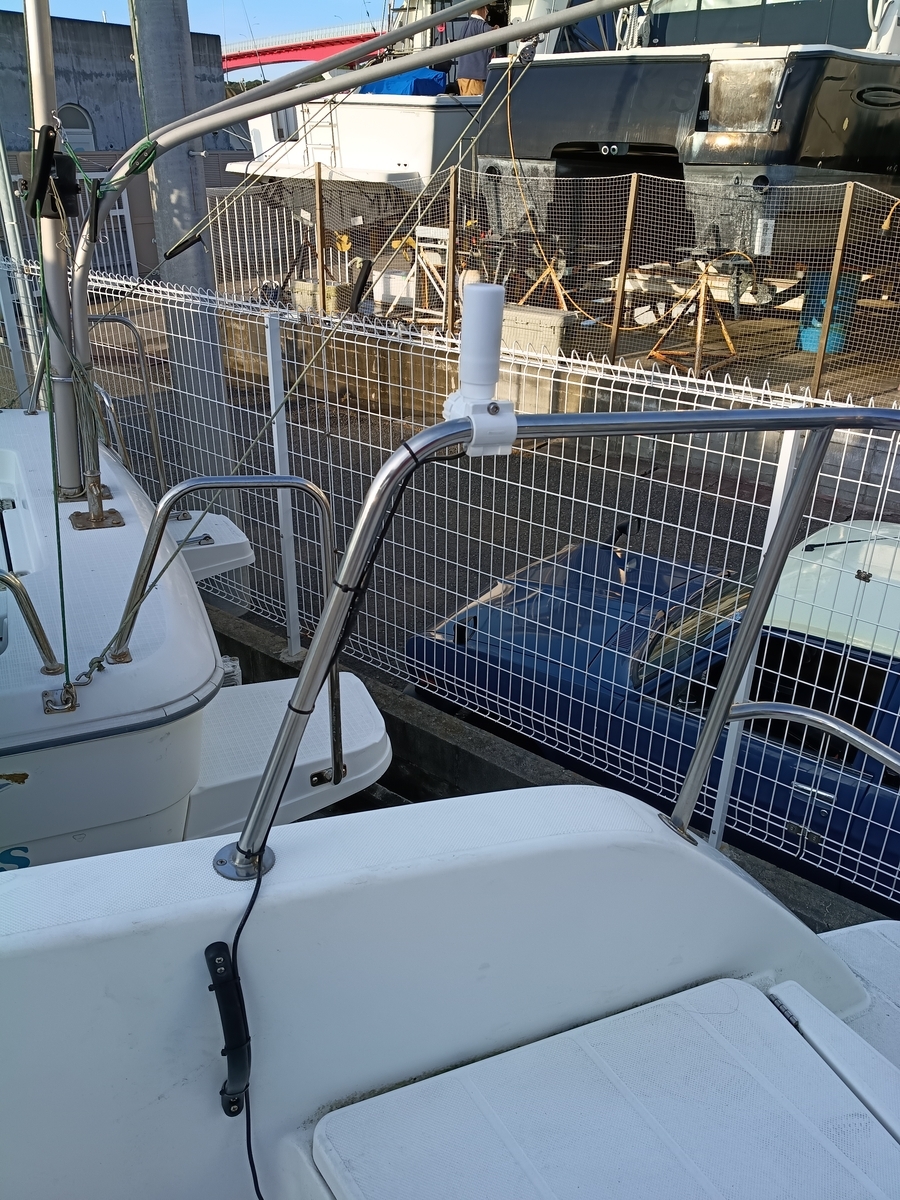

マスターアンテナは右舷スターンレール上に取り付けます。

位置情報はマスターアンテナ側となるため、振動子に近いこの位置となりました。

サテライトコンパスは2つのGPSアンテナにより位置情報だけでなく船首方位も出力するデバイスです。磁気センサーを利用したヘディングセンサーに比べて磁気の影響を受けず正確な船首方位出力が可能です。

アンテナを設置したら両アンテナ間の距離、ピッチング角、船首方位に対するオフセットを測定します。レーザー距離計とエクセルを使ってこれらの数値を算出しSDカードに記録、レシーバーに入れて設定を読み込ませます。

今回の設置ではアンテナ間距離4.89m、ピッチング角7.4度、オフセット角25度となりました。

このシステムは２つのアンテナをユーザーが自由に船上に設置できるため、大型商船向け製品以上の性能を発揮するポテンシャルがあります。

もう少しだけテストが続きます。ご興味ある方はご連絡ください！

hwfkr505@yahoo.co.jp

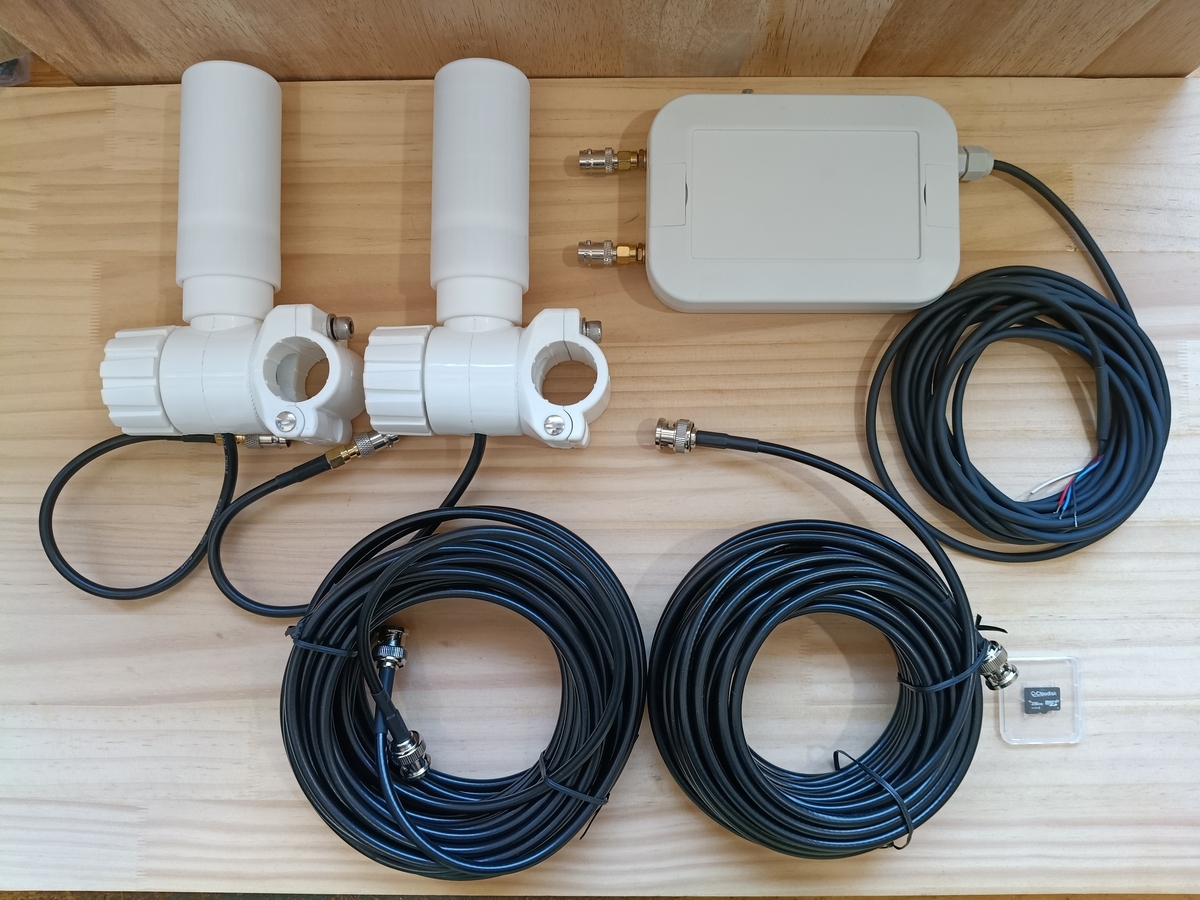

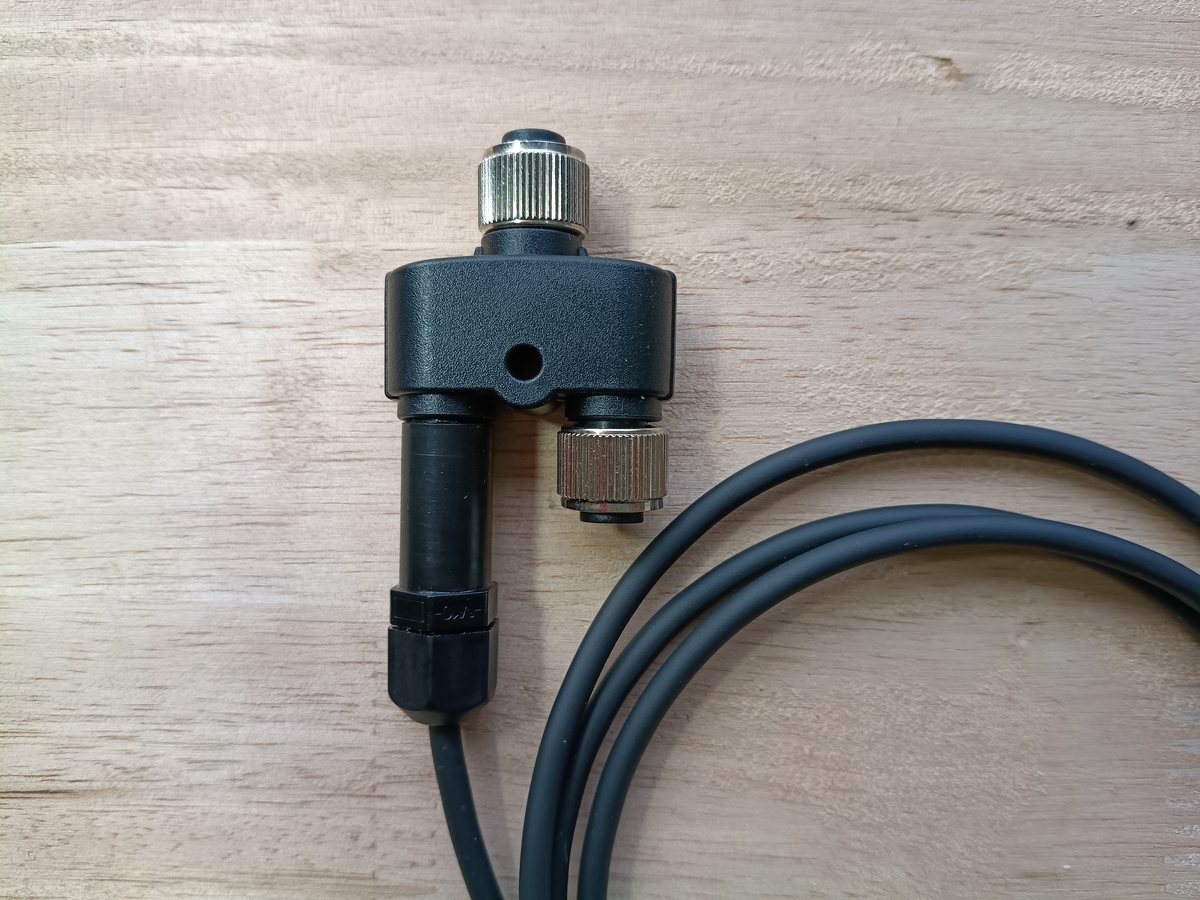

サテライトコンパスシステム「NOCTAS422」

  • スパイラルGNSSアンテナ2個
  • GNSSレシーバー1個
  • SDカード

方位精度0.2°RMS（アンテナ間120cmのとき）

位置精度0.7m(CEP)、2.5m(2DRMS)

ボーレートおよび送信サイクルは以下を切り替え可能

  • 4800bps 船首方位4Hz、位置情報1Hz
  • 9600bps 船首方位5Hz、位置情報5Hz
  • 38400bps 船首方位5Hz、位置情報5Hz
  • 38400bps 船首方位10Hz、位置情報10Hz





GPSliteT100M完成！

9軸ヘディングセンサー内蔵GNSSレシーバーの10Hz版、「GPSliteT100M」が完成しました。

GPSliteT100MのGNSSレシーバー部はGPS（アメリカ）、GLONASS（ロシア）、GALILEO（ヨーロッパ）、BeiDou（中国）、QZSS-みちびき（日本）、SBASからの位置情報を最大49基同時受信できます。またサブメーター級補強サービスSLASに対応していて高い位置情報精度が特徴です。

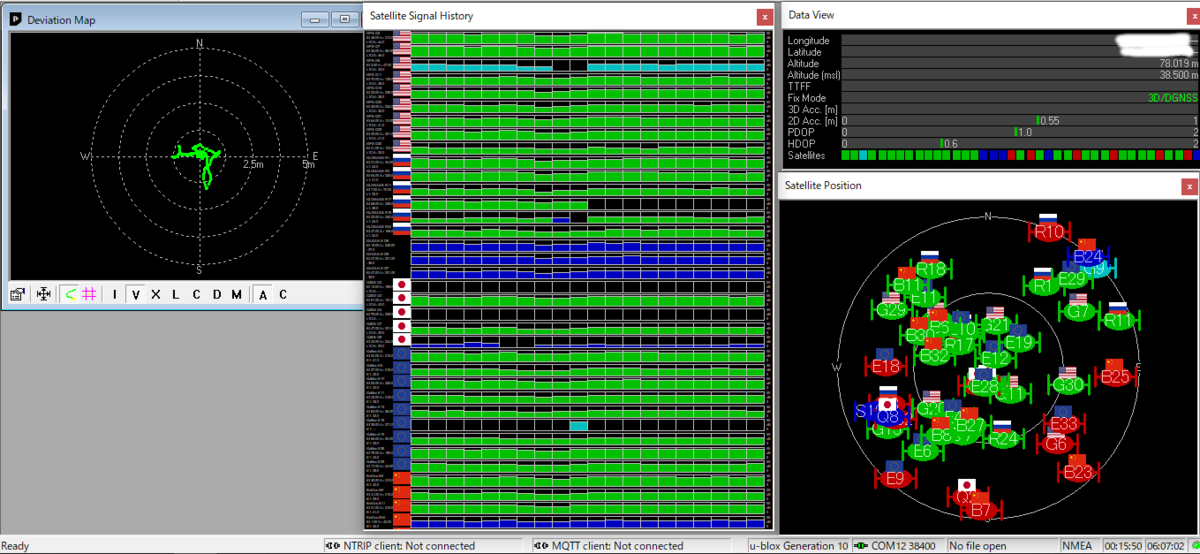

GNSSレシーバー部を外してパソコンにつなぐとすべての受信状況、補正状況がわかります。

家の屋根に設置して10分間放置しました。追尾している衛星数は39基、SLASによる補正が有効になっていて水平精度0.55mでした。

GPSliteT100Mは9軸ヘディングセンサーを内蔵しているので画面上で船首方向表示が可能です。ヘディングセンサーがないと移動方向が船首方向として表示されてしまい、船のドリフトなどが把握できません。ポイントへの正確かつ再現性のあるアプローチにはヘディングセンサーは必須の装備となります。

ハイスピードNMEA0183接続（ボーレート38400bps）なのでガーミンやロランスなどのプロッター・魚探に取り付け可能です。

ご興味ある方はご連絡ください！

hwfkr505@yahoo.co.jp

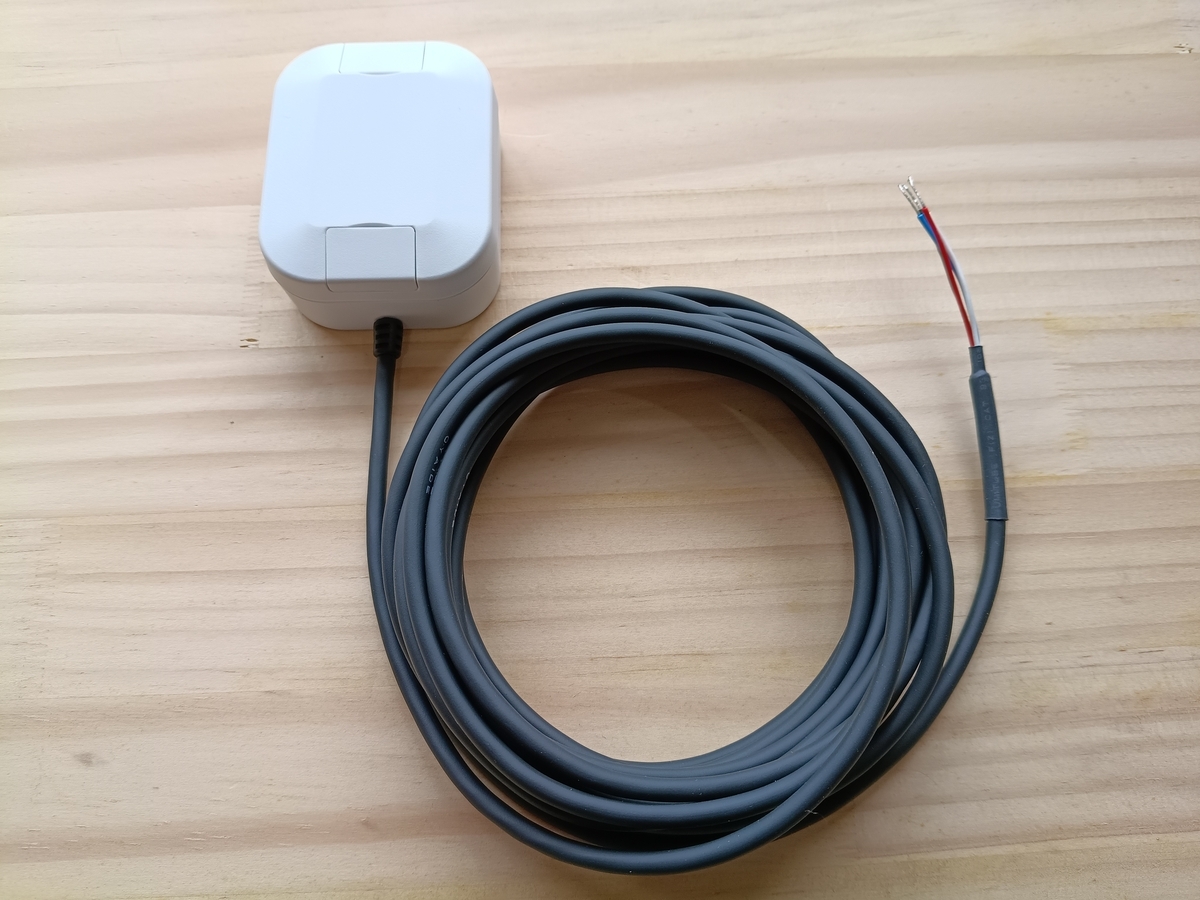

9軸ヘディングセンサー内蔵GNSSレシーバー「GPSliteT100M」

・サイズ W52 X H27 X D65mm

・出力センテンスと送信サイクル 位置情報（10Hz）、移動・速度（10Hz）、船首方向（10Hz）、精度情報（1Hz）、衛星情報（1Hz）
・ケーブル長 4m

・ボーレート 38400bps



サテライトコンパス！

開発中のサテライトコンパスのテストしてきました。

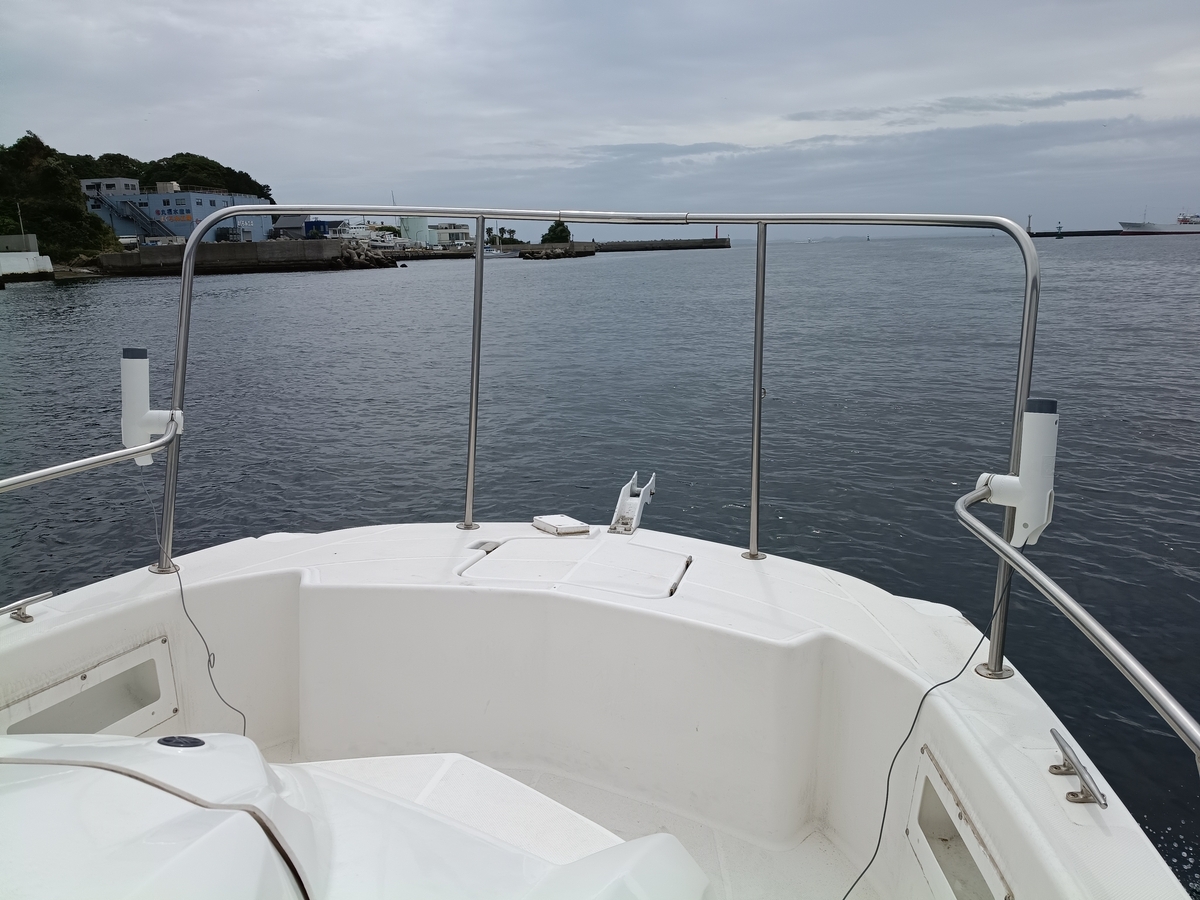

アンテナは仮組で、塩ビ管で防水したスパイラルアンテナをロッドホルダーに納めています。

アンテナ間の距離が長いほど精度がよく、2個のアンテナを別体とすることでボートに合わせて自由にアンテナを設置できます。2アンテナ間の距離とピッチング角はレシーバーに入力する必要があります。今回は2点間183cm、ピッチング角0度になりました。

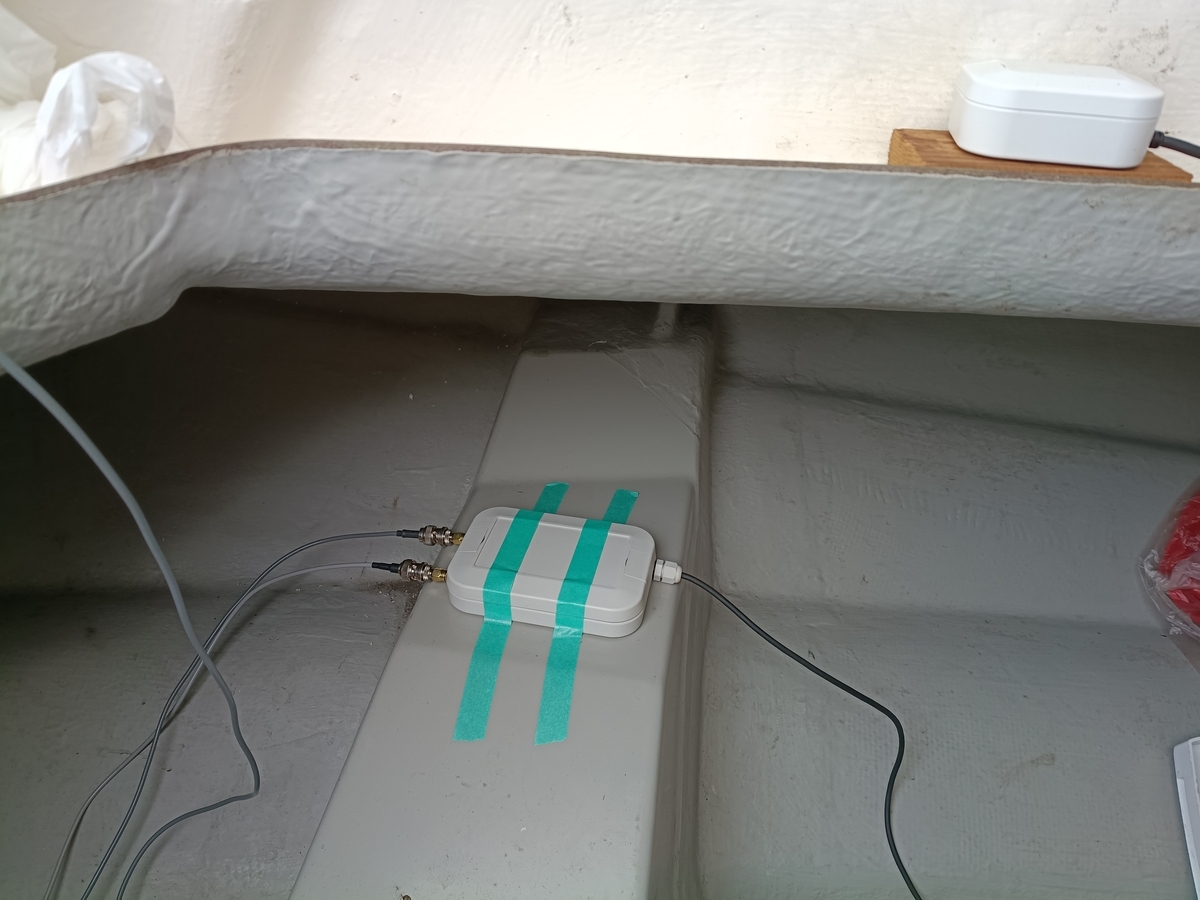

レシーバーは船内に仮固定です。アンテナ用に2つのBNCコネクターが備えられています。ボーレート38400bpsにて位置情報、移動速度、移動方向、衛星情報、精度情報、そして船首方位を魚探へ出力します。サテライトコンパスで得られる方位は真方位となるため、船首方位のセンテンスはHDTとしました。



位置情報については現在船に取り付けられているGPSlite9000（GPSliteT1の1個前のモデル）に比べるとシグナルノイズ比が高いのですが、EPE - 予想位置誤差は全く同じでした。船首方位はふらつきが少なく安定している印象です。



テストの後は釣りをして帰ってきました。東京湾剣崎は午前中魚探に反応ありましたが全く釣れません。お昼すぎに西からの流れにかわり、スレがかりから本食いになってきました。

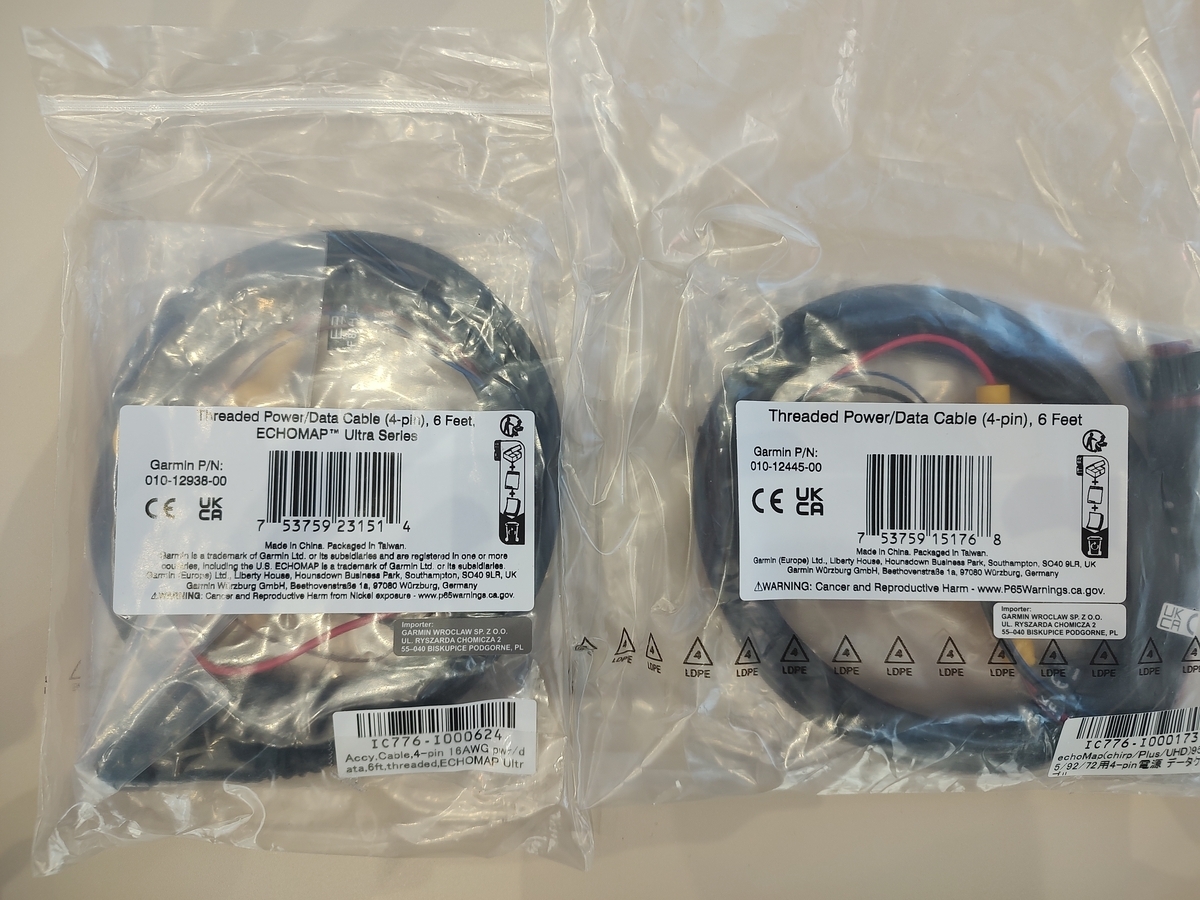

ガーミンechoMAPとechoMAP Ultra用電源/データケーブル

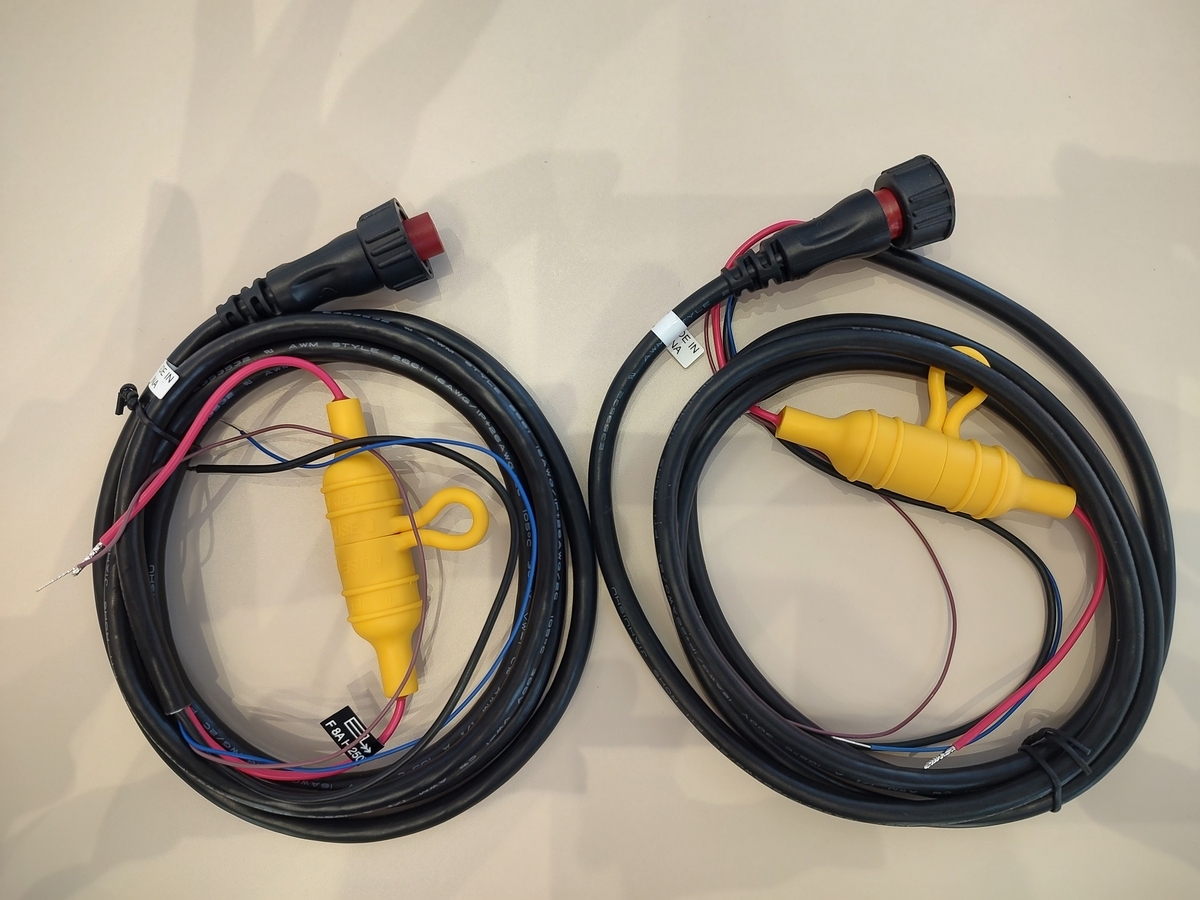

ガーミンechoMAP Ultra用とechoMAP用の電源ケーブルは見た目そっくりですが、値段以外の違いが３つがあります。左がUltra用です。

①パーツナンバー

echoMAP　Ultra用　010-12938-00

echoMAP用　　　　010-12445-00



②電源およびグランド線の太さ。AWGは数値が上がるほど細くなります。

echoMAP　Ultra用　16AWG （外径約1.3mm）

echoMAP用　　　　18AWG （外径1.0mm）



③ヒューズ

echoMAP　Ultra用　8A ファストブロー（速断型）

echoMAP用               3A ファストブロー（速断型）



長さはどちらも同じでした。Ultra用には6ft（1.8m）の表示があります。

各ケーブルは以下のようになります。

赤：電源9-18V

黒：電源0V

茶：NMEA0183信号入力

青：NMEA0183信号出力



ヘディングセンサーなどの外部機器からの信号線は茶色線に接続します。







9軸ヘディングセンサー「9poles422M HXversion」をホンデックスHE-731Sに取り付ける

お客様よりホンデックスHE-731Sの画面の写真をお送りいただきました（画像一部加工しています）。点線の船首方向線と船首方向271度が表示されています。

このGPS魚探には9軸ヘディングセンサー「9poles422M HXversion」が取り付けられています。取り付けは魚探背面の「NMEA1」に接続するだけで完了です。

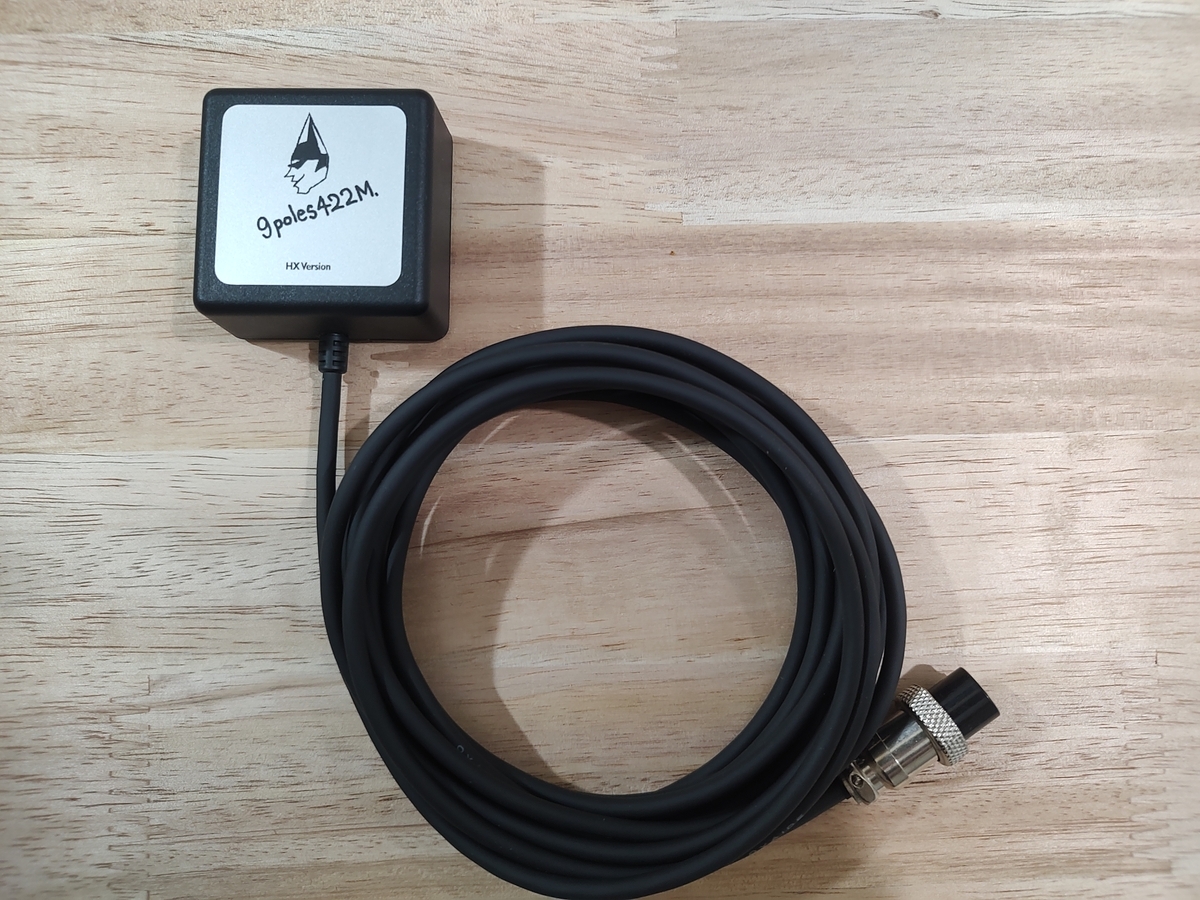

こちらが9軸ヘディングセンサー「9poles422M HX version」。本体は両面テープで固定してください。

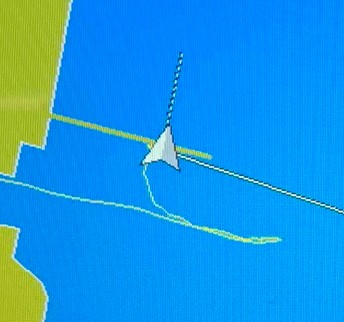

先ほどの画面を拡大してみます。

実線は移動方向線です。突堤に着岸したのち流されたか、係留のために画面右側にややドリフトしていますね。ヘディングセンサーがあると船のドリフトが容易にわかるようになります。

ポイントへのアプローチにおいても自船のドリフトを加味することができれば精密さが上がります。

ぜひヘディングセンサー「9poles422M」をお試しください！



9軸ヘディングセンサー「9poles422M HX version」

寸法50X50X25mm（WXDXH）

ケーブル長4m

センテンス送信サイクル5Hz



9poles422Mはヤフオクに出品しています。

Yahoo!オークション - 9軸ヘディングセンサー Hondex ホンデックス魚探...

2026年、本年もよろしくお願いいたします！

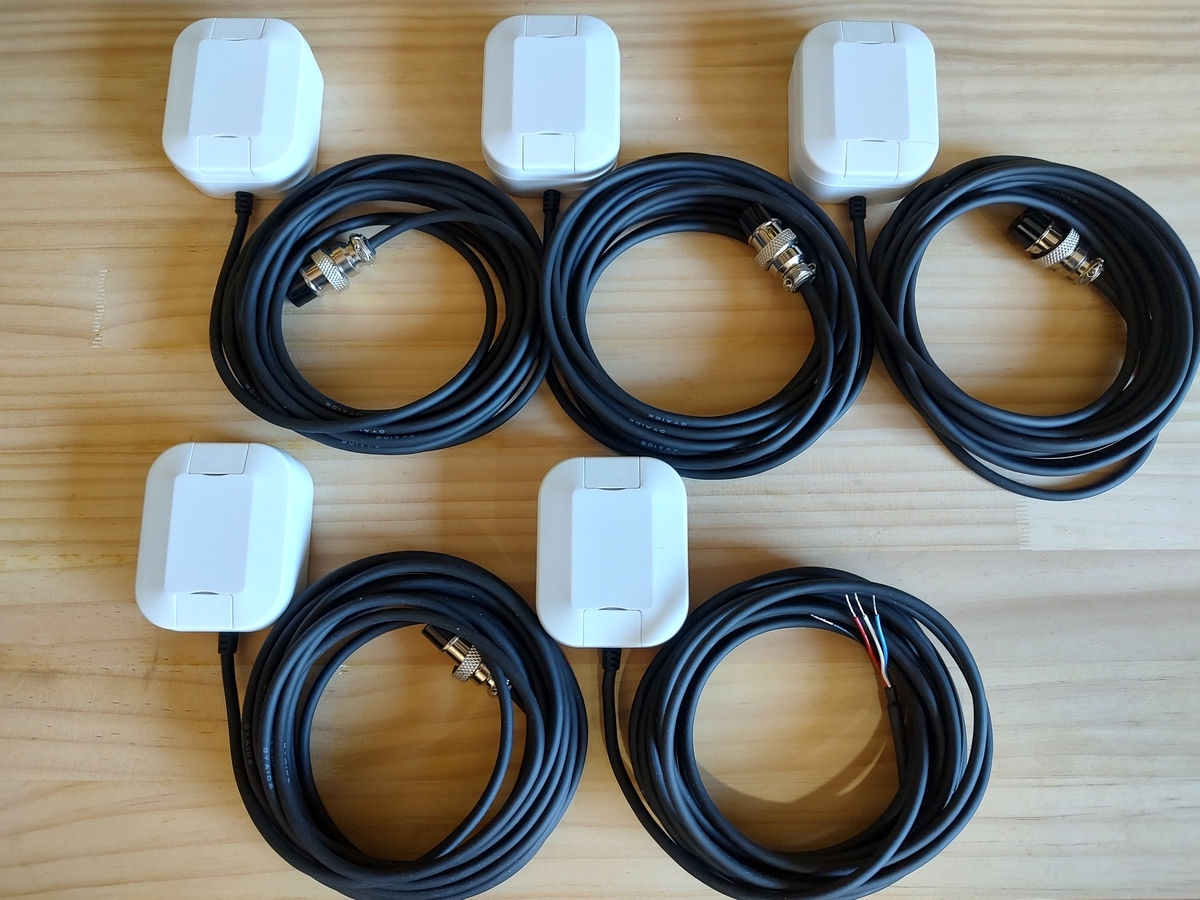

年末年始のお休みから自宅工房に復帰しています。9軸ヘディングセンサー内蔵GPSアンテナのご注文をいただき、早速製作開始です。

ホンデックス用9軸ヘディングセンサー内蔵GNSSレシーバー「GPSliteT35」とガーミンなど一般用の9軸ヘディングセンサー内蔵GNSSレシーバー「GPSliteT55」です。

9軸ヘディングセンサーは電子コンパスに慣性計測センサーを組み合わせた次世代のヘディングセンサーで、ボートが傾いた状態でも正しい船首方位を示します。

位置情報受信部はアメリカのGPSだけではなく、QZSS（みちびき日本）、GLONASS（ロシア）、GALILEO（ヨーロッパ)、BeiDou（中国）の衛星を合計最大49機を同時追尾、さらにみちびきから放送される地上基地局からの補正信号も受信し、位置情報精度を高めています。

ホンデックス用の「GPSliteT35」は高速更新に対応したHDX-9S、HDX-12S、HDX-10C、HDX-12C、HDX-8C、HDX-8CII専用となっています。純正のGP-17HD（3軸ヘディングセンサー+GPSアンテナ）のアップグレードとしてご検討ください！

ガーミンなど一般用の「GPSliteT55」はボーレート38400bps、位置情報・船首方位更新サイクル5Hzとなっています。ガーミンやロランスの多くのプロッターは取り付け可能ですが、もし対応機種についてご不明点がありましたらお知らせください！

hwfkr505@yahoo.co.jp



両機種ともヤフオクに出品しています。

GPSliteT35

Yahoo!オークション - 高速９軸センサー搭載GPSアンテナ ホンデックス...



GPSliteT55

Yahoo!オークション - 9軸センサー内蔵GPSアンテナ 防水 みちびき GLON...
